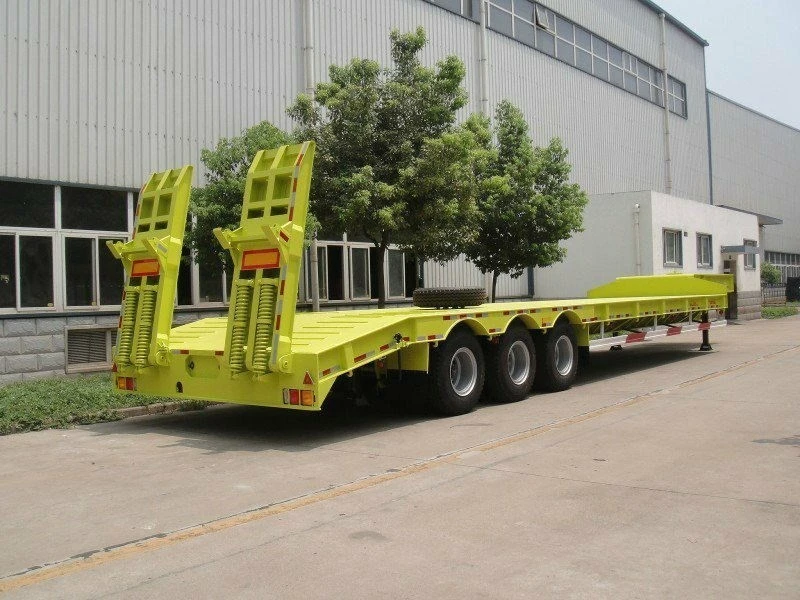

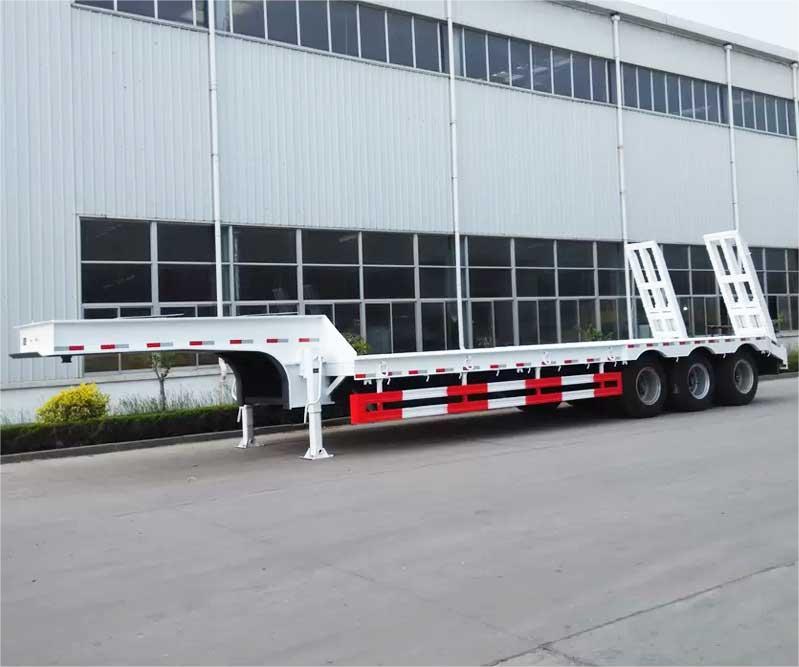

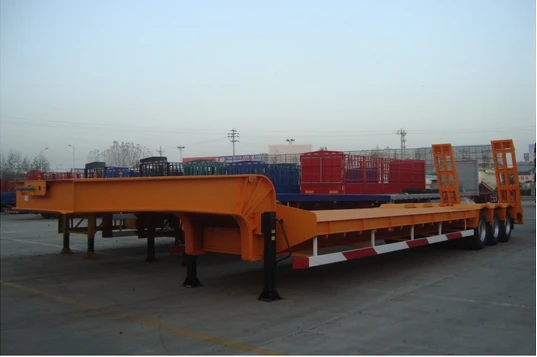

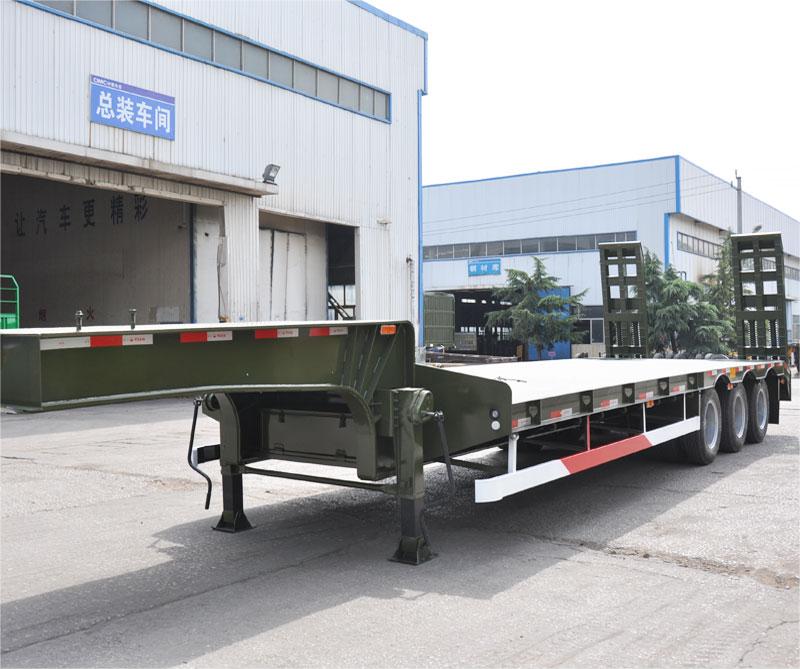

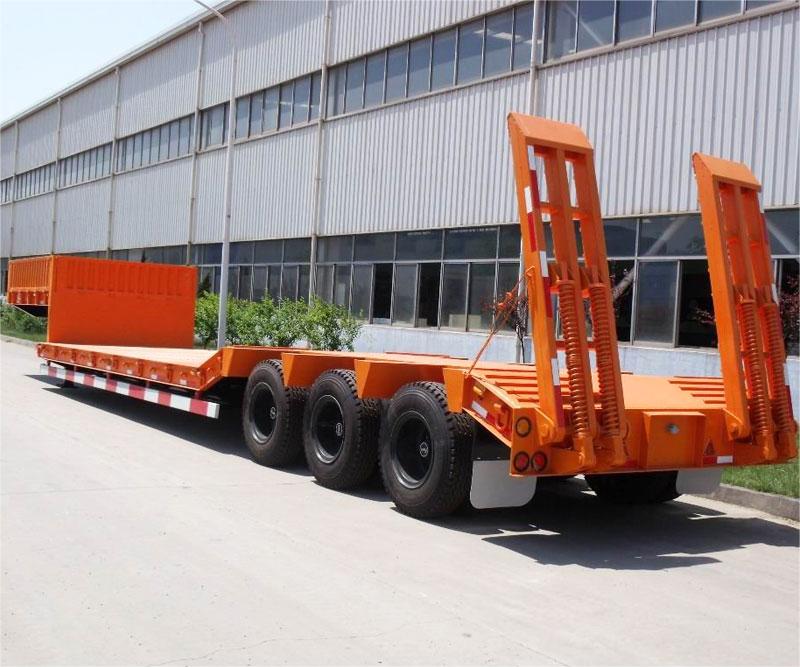

Gjysmërimorkio me platformë të ulët 3 akse 120 ton për ekskavator
Gjysmërimorkiot me platformë të ulët nuk kanë më asnjë bord anësor të montuar në platformën e tyre të ngarkesës. Ato përdoren çdo ditë për transportin e mallrave në distanca të gjata në logjistikë. Kjo formë e rimorkiove prodhohet me një tra kryesor me ngurtësi të lartë që kalon nëpër të gjithë rimorkion. Trau gjatësor në pjesën e përparme është zakonisht…
Gjysmërimorkio me platformë të ulët
Hyrje
Gjysmërimorkiot me platformë të ulët nuk kanë më asnjë bord anësor të montuar në platformën e tyre të ngarkesës. Ato përdoren çdo ditë për transportin e mallrave në distanca të gjata në logjistikë. Kjo formë e rimorkiove prodhohet me një tra kryesor me ngurtësi të lartë që kalon nëpër të gjithë rimorkion. Trau gjatësor në pjesën e përparme është zakonisht i tipit qafë patë. Lartësia e traut kryesor bërthamor është nga 400 mm deri 550 mm dhe trau gjatësor saldohet me anë të makinës kompjuterike të saldimit me hark nën shtresë. Skaji i përparmë i përpunohet me goditje rëre dhe trai kalon përmes traut gjatësor dhe saldon të gjithë trupin e rimorkios së bashku.
Gjysmërimorkiot me platformë të ulët janë të ngjashme me rimorkiot me platformë të sheshtë, përveç faktit se kanë dy nivele platforme. Platforma ulet pasi kalon akset e traktorit, duke krijuar një platformë të sipërme dhe një platformë të poshtme. Platforma e poshtme i lejon rimorkios të transportojë ngarkesa më të larta se një rimorkio me platformë të sheshtë.
Gjysmërimorkiot me platformë të ulët përdoren zakonisht për të transportuar automjete dhe makineri të rënda si koka tërheqëse të traktorëve dhe automjete të veçanta, automjete hekurudhore, vinça minerare, makineri dhe pajisje pyjore, makineri bujqësore si ekskavatorë, ngarkues, shtrues, dhe pajisje ngritëse, si dhe mallra të tjera me peshë të rëndë.
Specifikimet e gjysmërimorkios me platformë të ulët
|
3 akse |
4 akse | |
|
Marka |
Haoyue |
Haoyue |
|
Përdorimi |
Ngarkim i rëndë |
Ngarkim i rëndë |
|
Aksi |
3 akse |
4 akse |
|
Kapaciteti i ngarkesës |
30 – 120 Tonë |
30 – 150 Tonë |
|
Gj*Th*L |
13000*3000*1760mm |
13000*3000*1760mm |
|
Shkalla |
Sustë mekanike/Hidraulike |
Sustë mekanike/Hidraulike |
|
Qafë e patës e shkëputshme |
E disponueshme |
E disponueshme |
|
Multi-akse |
E disponueshme |
E disponueshme |
|
Akset drejtuese |
E disponueshme |
E disponueshme |
|
Stili i gomave |
Të mbuluara ose të pambuluara |
Të mbuluara ose të pambuluara |
|
Trau kryesor |
Materiali: Q345/T700 |
|
|
Lartësia: 500mm |
||
|
Pllaka e sipërme: 24mm |
||
|
Pllaka e mesme: 14mm |
||
|
Pllaka e poshtme: 26mm |
||
|
Trashësia e platformës |
4mm |
|
|
Aksi |
3/4 akse *13/16 Tonë Haoyue/FUWA/BPW/Tjetër |
|
|
Goma |
9.00*22.5/6.5-20 (12/16 copë) Çelik/Alumini |
|
|
Disku |
9.00*22.5/6.5-20 (12/16 copë) Çelik/Alumini |
|
|
Susta gjethore |
90mm*13mm*10/90mm*16mm*10Copë |
|
|
Sistemi i pezullimit |
Pezullim mekanik/ajror |
|
|
Shkalla |
Sustë mekanike/Hidraulike |
|
|
Kunji tërheqës |
#50(2")/#90(3.5") JOST/Markë tjetër, i ndërrueshëm |
|
|
Këmbët mbështetëse |
28 Tonë dy shpejtësi JOST/Markë tjetër |
|
|
Kutia e veglave |
Çelik/Alumini |
|
|
Pjesët e zgjeruara |
E disponueshme |
|
|
Lyerja |
Lyerje me kombinim poliuretani |
|
Struktura e produktit të gjysmërimorkios me platformë të ulët
Gjysmërimorkio me platformë të ulët zakonisht përdor skaj të përparmë me tra të konkavë në formë qafe pate. Në pjesën e përparme të qafës së patës, zakonisht përdor skaj të përparmë me tra të konkavë në formë qafe pate. Në pjesën e përparme të qafës së patës, ajo lidhet me kokën e traktorit me kun tërheqës dhe shalë lëvizëse, ndërsa në pjesën e pasme lidhet me kornizën kryesore mbajtëse të peshës. Platforma e ngarkesës ndodhet në mes dhe korniza e rrotave ndodhet në skajin më të fundit të rimorkios. Gjysmërimorkio me platformë të ulët lidhet me kokën e traktorit me kun tërheqës dhe shalë lëvizëse, ndërsa në pjesën e pasme lidhet me kornizën kryesore mbajtëse të peshës. Platforma e ngarkesës ndodhet në mes dhe korniza e rrotave ndodhet në skajin më të fundit të rimorkios.
Metoda e fiksimit të kornizës
Metoda e fiksimit të kornizës është fiksimi i kornizës së rimorkios dhe kornizës së kamionit së bashku për të penguar pajisjen e pezullimit të rimorkios të lëvizë tepër vertikalisht. Zakonisht përdoret tipi i balancuar me tre akse, tipi i balancuar me dy akse ose tipi i pezullimit të ngurtë. Një peshë balancuese instalohet midis sustave gjethore të përparme dhe të pasme, e cila do të mbajë shmangjen midis sustave gjethore të përparme dhe të pasme në të njëjtën sasi dhe do të balancojë forcën mbi akset e përparme dhe të pasme. Saldimi me mbrojtje me gaz trioksid karboni e bën rimorkion më të qëndrueshëm me një pamje elegante.
Koncepti bazë
Gjysmërimorkio me platformë të ulët ka strukturë me pllakë të sheshtë, tip me tra të konkavë dhe strukturë me goma të ekspozuara. Korniza e saj është e tipit shkallë dhe ndërfaqja e traut gjatësor është në formë I, e cila ka karakteristikat e ngurtësisë së lartë dhe rezistencës së lartë. Sipërfaqja kryesore e platformës së kornizës është e ulët, gjë që siguron qëndrueshmërinë e transportit. Është e përshtatshme për të gjitha llojet e makinerive të ndërtimit, pajisjeve të mëdha dhe çelikut me peshë të rëndë.
Specification
| Marka | Haoyue Haoyue |
| Përdorimi | Ngarkim i rëndë Ngarkim i rëndë |
| Aksi | 3 akse 4 akse |
| Kapaciteti i ngarkesës | 30 - 120 Tonë 30 - 150 Tonë |
| Gj*Th*L | 13000*3000*1760mm 13000*3000*1760mm |
| Shkalla | Sustë mekanike/Hidraulike Sustë mekanike/Hidraulike |
| Qafë e patës e shkëputshme | E disponueshme E disponueshme |
| Multi-akse | E disponueshme E disponueshme |
| Akset drejtuese | E disponueshme E disponueshme |
| Stili i gomave | Të mbuluara ose të pambuluara Të mbuluara ose të pambuluara |
| Trau kryesor | Materiali: Q345/T700 |
| Trashësia e platformës | 4mm |
| Aksi | 3/4 akse *13/16 Tonë Haoyue/FUWA/BPW/Tjetër |
| Goma | 9.00*22.5/6.5-20 (12/16 copë) Çelik/Alumini |
| Disku | 9.00*22.5/6.5-20 (12/16 copë) Çelik/Alumini |
| Susta gjethore | 90mm*13mm*10/90mm*16mm*10Copë |
| Sistemi i pezullimit | Pezullim mekanik/ajror |
| Shkalla | Sustë mekanike/Hidraulike |
| Kunji tërheqës | #50(2")/#90(3.5") JOST/Markë tjetër, i ndërrueshëm |
| Këmbët mbështetëse | 28 Tonë dy shpejtësi JOST/Markë tjetër |
| Kutia e veglave | Çelik/Alumini |
| Pjesët e zgjeruara | E disponueshme |
| Lyerja | Lyerje me kombinim poliuretani |
| Materiali | Q345/T700 |
| Lartësia | 500mm |
| Pllaka e sipërme | 24mm |
| Pllaka e mesme | 14mm |
| Pllaka e poshtme | 26mm |
